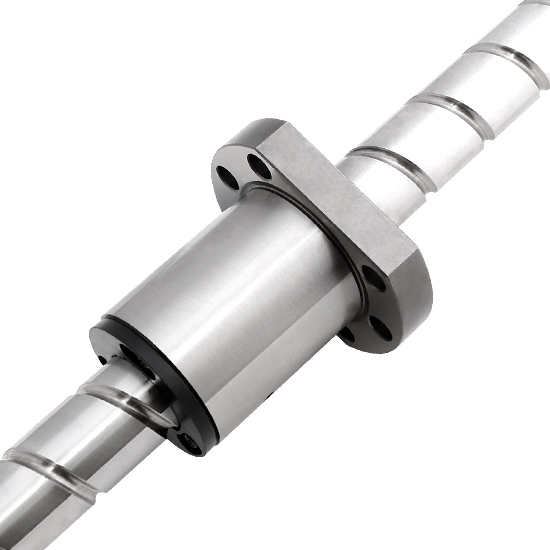

End Deflector
Ball Screw
Brochure DownloadFeatures
1. 螺帽空間利用較佳，可縮短螺帽長度及外徑。
2. 可應用於多牙口設計
3. 螺帽外徑小可進行小型化。
4. 可降低高速運轉時所產生的噪音。
構造
端塞式亦稱為端蓋式分別在於循環器是否與邊蓋整合為一體，滾珠螺桿是由螺桿、螺帽、循環器（端蓋）、鋼珠組合而成，在螺帽上加工軸向貫穿孔作為鋼珠迴流，從螺桿的螺旋溝槽進入循環器後引入貫穿孔再由另一循環器導入螺桿螺旋中完成循環做無限循環運動。
Specification
|
Screw outer diameter (mm) |
Lead | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 4 | 5 | 10 | 20 | 25 | ||||||
| Ø8 |
 ▲
|
||||||||||
| Ø10 |
▲
|
▲
|
|||||||||
| Ø12 |
|
|
▲
|
▲
|
|||||||
| Ø15 |
▲
|
▲
|
▲
|
||||||||
| Ø20 |
▲
|
▲
|
▲
|
||||||||
| Ø25 |
▲
|
▲
|
▲
|
||||||||
Precision grade / Accuracy grade C5 ▲Accuracy grade C7
LABELING INSTRUCTIONS
S：單螺帽
D：雙螺帽
D：雙螺帽
F：有法蘭
C：無法蘭
C：無法蘭
A：外循環
E：端塞式
P：掀蓋式
E：端塞式
P：掀蓋式
軸承
導程
-
G：研磨
F：轉造
F：轉造
精度
Z：預壓0
T：預壓0.005以下
S：預壓0.020以下
N：預壓0.050以下
L：預壓0.100以下
T：預壓0.005以下
S：預壓0.020以下
N：預壓0.050以下
L：預壓0.100以下
-
有效螺牙
R：右螺牙
L：左螺牙
L：左螺牙
總長
軸端未加工
